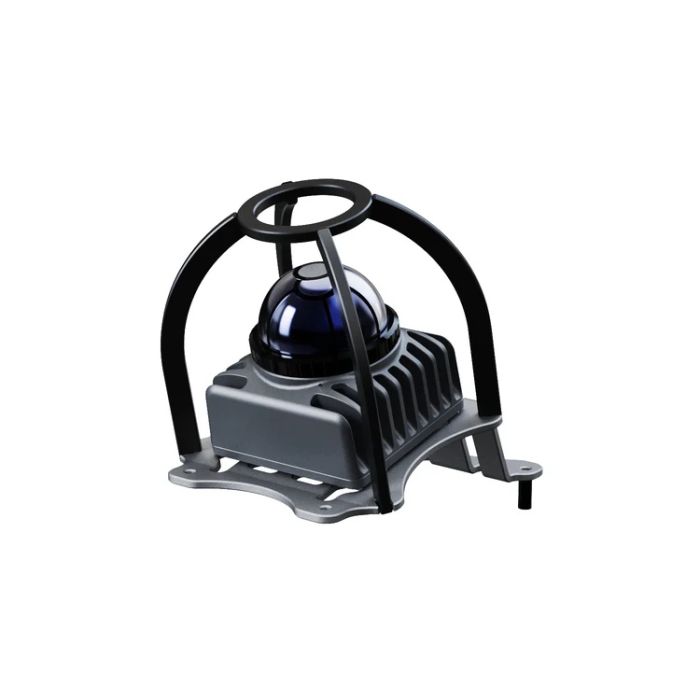

Unitree G1 Mid360 Lidar (G1-MID360L)

G1 Mid360 Lidar G1 Series Accessories (G1-Mid360L) (G1-MID360L)

Ang mga sensor ng LiDAR (Light Detection and Ranging) ay bumubuo ng tatlong-dimensional na point clouds sa pamamagitan ng pagsukat ng distansya sa mga ibabaw gamit ang mga laser pulse. Sa mga humanoid na robot tulad ng Unitree G1, karaniwang ginagamit ang 3D LiDAR para sa SLAM (Simultaneous Localization and Mapping), awtonomong nabigasyon, pag-iwas sa banggaan, at matatag na paggalaw sa kumplikadong panloob at panlabas na kapaligiran. Ipinapakita ng dokumentasyon ng developer ng Unitree na ang ulo ng G1 ay nilagyan ng LIVOX-MID360 laser radar, na binibigyang-diin ang papel ng MID-360 sa G1 perception stack.

Bilang isang listahan ng produkto, G1-MID360L ay karaniwang ibinibenta bilang isang nakalaang yunit para sa ekosistema ng Unitree G1 at maaaring ibigay kasama ang mounting hardware at cabling para sa integrasyon.

Disenyo at Mga Tampok

360° situational awareness para sa humanoid na nabigasyon

Ang Livox MID-360 ay dinisenyo para sa omnidirectional horizontal scanning at malawak na vertical coverage. Ang mga opisyal na pagtutukoy ay naglilista ng 360° horizontal field of view at vertical coverage mula -7° hanggang 52°, kadalasang sinasummarize bilang 59° vertical FOV.
Para sa mga humanoid na robot, ang malawak na coverage na ito ay mahalaga kapag umiiwas sa mga hadlang, nagna-navigate sa masikip na pasilyo, at tumutukoy sa mga panganib sa iba't ibang taas (kalat sa sahig, mga gilid ng mesa, shelving, at mga bahagyang hadlang).

Compact na anyo para sa mounting sa ulo o torso

Ang MID-360 ay nakaposisyon bilang isang maliit, magaan na LiDAR na angkop para sa mga platform na may limitadong espasyo. Ang mga opisyal na specs ay naglilista ng sukat ng katawan na humigit-kumulang 65 × 65 × 60 mm at isang bigat na ~265 g, na sumusuporta sa integrasyon sa mga ulo ng humanoid o mga frame ng itaas na katawan nang walang labis na inertia.

Robotics-friendly na koneksyon at pagsasabay

Para sa real-time na awtonomiya, ang data ng LiDAR ay dapat na maihatid na may mababang latency at pare-parehong timing. Ang MID-360 ay nagbibigay ng 100BASE-TX Ethernet para sa output ng data at sumusuporta sa mga tampok ng pagsasabay na nakalista ng tagagawa.
Ang koneksyon ng Ethernet ay isang karaniwang pagpipilian sa mga robotics stack dahil pinapadali nito ang maaasahang point cloud streaming at integrasyon sa mga compute module na nagpapatakbo ng ROS/ROS2 pipelines.

Unitree-focused na package ng integrasyon (mounting at cabling)

Ang mga listahan para sa mga package ng MID360 na may tatak ng Unitree ay madalas na binabanggit ang pagsasama ng mount/rack hardware at na may mga customized na cable, kasama ang mga protective mounting structures para sa paggamit sa field.
Ang ganitong uri ng bundle ng integrasyon ay maaaring magpababa ng friction sa setup kumpara sa pagkuha ng isang standalone na sensor at pagdidisenyo ng mga mount mula sa simula.

Teknolohiya at Mga Pagtutukoy

Mga pangunahing pagtutukoy ng LiDAR (Livox MID-360 reference)

Ang G1-MID360L ay nauugnay sa pamilya ng sensor ng Livox MID-360, na may mga pangunahing nakalathalang pagtutukoy kabilang ang:

• Wavelength ng laser: 905 nm

• Kaligtasan ng laser: Class 1 (IEC 60825-1:2014)

• Saklaw ng pagtuklas (100 klx):

  • 40 m @ 10% reflectivity

  • 70 m @ 80% reflectivity

• Malapit na blind zone: 0.1 m

• FOV: 360° horizontal, -7° hanggang 52° vertical

• Point rate: 200,000 points/s (unang pagbabalik)

• Frame rate: 10 Hz (karaniwan)

• Precision ng saklaw (1σ): ≤2 cm (@10 m), ≤3 cm (@0.2 m)

• Precision ng anggulo (1σ): <0.15°

• Data port: 100BASE-TX Ethernet

Ang mga parameter na ito ay ginagawang ang MID-360 ay isang “high-density, short-to-mid-range” LiDAR na angkop para sa nabigasyon at pagmamapa sa maraming deployment ng robotics.

Angkop para sa Unitree G1 perception stack

Tinatayang tahasang nag-uugnay ang dokumentasyon ng Unitree sa ulo ng G1 sa LIVOX-MID360 LiDAR, na nagmumungkahi na ang platform ay dinisenyo upang samantalahin ang sensor na ito para sa environmental perception.
Sa mga praktikal na deployment, ang data ng MID-360 ay karaniwang pinagsasama sa iba pang mga sensor (vision, IMU, encoders) upang makabuo ng matibay na localization at obstacle models.

Mga Aplikasyon at Mga Gamit

1) Awtonomong nabigasyon at humanoid na paggalaw

Ang pinakamalaking panganib sa operasyon ng isang humanoid na robot ay ang mga banggaan at hindi matatag na hakbang na dulot ng hindi kumpletong perception. Sinusuportahan ng 360° LiDAR ang:

• pagtukoy sa mga hadlang sa paligid ng robot habang ito ay umiikot at umiiwas

• pagmamapa ng mga pasilyo at silid para sa mga paulit-ulit na ruta

• pagtukoy sa mga panganib sa malapit (na pinapayagan ang blind-zone)

• pagtulong sa pagpaplano ng hakbang sa pamamagitan ng pagbibigay ng geometry ng mga kalapit na estruktura

Ang mataas na point rate ng MID-360 ay tumutulong upang mapanatili ang situational awareness habang ang robot ay gumagalaw.

2) SLAM mapping para sa mga panloob na kapaligiran

Isang pangunahing dahilan upang pumili ng LiDAR sa isang mobile robot ay ang matatag na 3D mapping sa mga kapaligiran kung saan ang pagbabago ng ilaw o mga reflective surface ay nagiging hamon sa mga camera. Sa MID-360, ang G1 ay maaaring bumuo ng mga point clouds na ginagamit para sa:

• pagbuo ng mga lokal na occupancy map

• loop closure at localization refinement

• scan matching sa mahahabang pasilyo o mga paulit-ulit na silid

• paglikha ng mga reference map para sa mga demonstrasyon at pananaliksik

3) Inspeksyon, patrol, at mga workflow ng pananaliksik sa seguridad

Kapag pinagsama sa isang humanoid na platform, ang LiDAR ay maaaring suportahan ang nabigasyon para sa mga gawi ng patrol tulad ng:

• awtonomong paglalakbay sa pasilyo

• mga ruta ng inspeksyon batay sa waypoint

• paggalaw na matibay sa hadlang sa mga bahagyang hindi kilalang espasyo

• pare-parehong pagbisita sa mga checkpoint

Ito ay lalong mahalaga para sa mga laboratoryo na sumusubok ng mga operasyon ng awtonomiya sa sukat ng tao.

4) Robotics R&D at pagbuo ng dataset

Para sa mga robotics team at unibersidad, ang G1-MID360L ay maaaring gamitin upang mangolekta ng mga point clouds mula sa totoong mundo para sa:

• pananaliksik sa perception (clustering, segmentation, tracking)

• mga patakaran sa nabigasyon na batay sa pagkatuto

• mga eksperimento sa sensor fusion (LiDAR + vision)

• benchmarking ng pagganap ng SLAM sa ilalim ng paggalaw at kalat

Mga Bentahe / Benepisyo

Tunay na 360° horizontal scanning para sa mas ligtas na paggalaw

Ang buong 360° horizontal na view ng LiDAR ay nagpapababa ng mga blind spot sa panahon ng mga pagliko at paggalaw sa gilid, na kapaki-pakinabang para sa mga humanoid na madalas na umiikot sa kanilang lugar.

Mataas na point rate para sa real-time na awtonomiya

Ang isang nakalathalang 200,000 points/s stream ay sumusuporta sa mas masinsinang perception kumpara sa maraming low-channel na sensor, na nagpapabuti sa depinisyon ng hadlang at katatagan ng mapa.

Compact at magaan na integrasyon

Sa humigit-kumulang 265 g at isang maliit na enclosure, ang MID-360 ay angkop para sa mga mobile robot kung saan mahalaga ang payload at inertia.

Industry-standard na koneksyon ng Ethernet

Ang paggamit ng 100BASE-TX Ethernet ay nagpapadali ng integrasyon sa mga robotics compute systems at mga pattern ng networking ng ROS.

FAQ Section

Ano ang Unitree G1 Mid360 LiDAR (G1-MID360L)?

Ang Unitree G1 Mid360 LiDAR (G1-MID360L) ay isang 3D LiDAR module na nauugnay sa Livox MID-360, na ginagamit upang magbigay ng 360° environmental perception para sa nabigasyon, pagmamapa, at pagtukoy ng hadlang sa Unitree G1 humanoid robot.

Paano gumagana ang G1-MID360L LiDAR?

Naglalabas ito ng mga laser pulse (905 nm) at sumusukat sa oras ng pagbabalik upang bumuo ng isang 3D point cloud ng nakapaligid na kapaligiran. Ang MID-360 ay nag-stream ng mga point clouds sa pamamagitan ng Ethernet sa isang karaniwang 10 Hz frame rate at hanggang 200,000 points per second (unang pagbabalik).

Bakit mahalaga ang G1 Mid360 LiDAR para sa mga humanoid na robot?

Ang mga humanoid na robot ay gumagana sa mga kapaligiran ng tao na may kalat, masisikip na espasyo, at madalas na pagliko. Ang 360° LiDAR ay nagpapabuti sa pag-iwas sa banggaan, pagpaplano ng ruta, at SLAM mapping, na tumutulong sa robot na gumalaw nang mas ligtas at pare-pareho.

Ano ang mga benepisyo ng MID-360 LiDAR sa Unitree G1?

Ang mga pangunahing benepisyo ay kinabibilangan ng 360° horizontal coverage, malawak na vertical FOV, mataas na point rate (200k pts/s), compact na sukat, at Ethernet output—na sumusuporta sa matibay na pagmamapa at pagtukoy ng hadlang para sa humanoid na nabigasyon.

Buod

Ang Unitree G1 Mid360 LiDAR (G1-MID360L) ay isang 3D sensing accessory na nakaayon sa Livox MID-360 LiDAR family, na nagbibigay-daan sa 360° perception, SLAM mapping, at obstacle-aware na nabigasyon para sa Unitree G1 humanoid robot. Sa isang nakalathalang 200,000 points/s output, 10 Hz frame rate, at isang compact na pisikal na footprint, ang MID-360-class LiDAR ay malawak na angkop para sa pananaliksik, edukasyon, at mga senaryo ng totoong mundo ng humanoid mobility kung saan mahalaga ang maaasahang spatial awareness.
