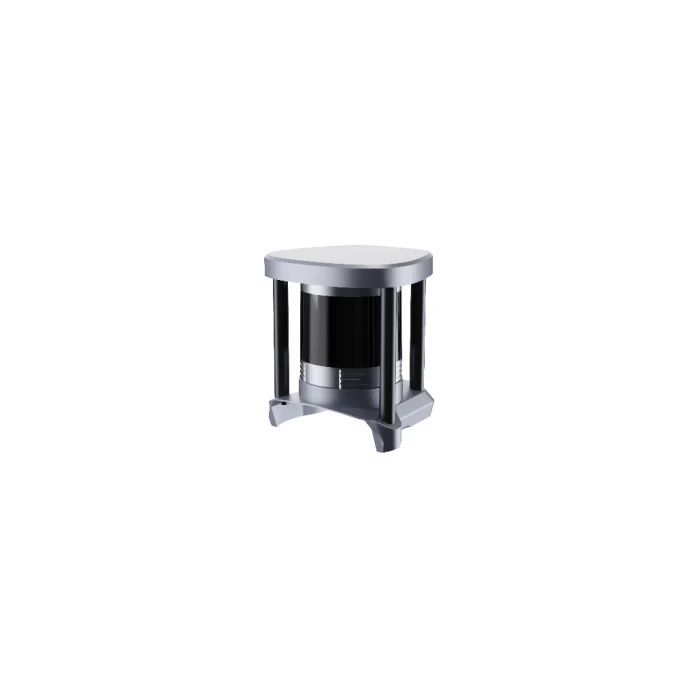

Unitree Helios 5515 Lidar (Helios 5515 Lidar)

Helios 5515 Lidar B2 Series Accessories (Helios 5515 Lidar)

Sa praktikal na mga termino, ang pangalan ng aksesorya na “Helios 5515” ay malawak na nauugnay sa RoboSense RS-Helios-5515 sensor platform—isang multi-beam LiDAR ng bagong henerasyon na dinisenyo para sa robotics navigation, autonomous vehicles, V2X/V2R applications, at mapping.

Bilang isang perception sensor, ang Helios 5515 ay pangunahing ginagamit upang makabuo ng dense 3D point-cloud data para sa mga gawain tulad ng SLAM (Simultaneous Localization and Mapping), pagtuklas ng hadlang, pagmomodelo ng kapaligiran, at autonomous route planning. Ito ay kapansin-pansin para sa pagsasama ng malawak na 70° vertical field of view (nakahilig pababa para sa pagbawas ng blind-spot) kasama ng long-range detection at pang-industriya na proteksyon sa kapaligiran.

Disenyo at Mga Tampok

32-beam multi-line 3D scanning

Ang Helios 5515 ay inilarawan bilang isang 32-beam (32-line) LiDAR, na nangangahulugang ito ay naglalabas at tumatanggap ng maraming laser channel nang sabay-sabay upang bumuo ng 3D na representasyon ng kapaligiran.
Ang arkitekturang ito ay karaniwang ginagamit kapag ang isang robot ay nangangailangan ng balanse ng:

• Point-cloud density (para sa fidelity ng mapping)

• Real-time responsiveness (para sa navigation)

• All-direction awareness (para sa kaligtasan at pagtuklas ng hadlang)

Ultra-wide vertical field of view para sa pagbawas ng blind-spot

Isa sa mga natatanging katangian ng disenyo ng RS-Helios-5515 ay ang 70° vertical FoV (humigit-kumulang −55° hanggang +15°) na may downward tilt, na nilayon upang bawasan ang mga blind zone sa malapit na larangan habang sinusuportahan pa rin ang long-range perception.
Ang geometry na ito ay partikular na kapaki-pakinabang para sa mga mobile robot na nagpapatakbo malapit sa:

• mga hagdang-bato at rampa

• hindi pantay na lupa at curb

• mga pallet, debris, at mababang hadlang

• mga pang-industriya na kapaligiran na may madalas na occlusions

360° horizontal awareness

Sinusuportahan ng Helios 5515 ang isang 360° horizontal field of view, na karaniwan para sa mga rotating multi-beam LiDAR sensor na ginagamit sa mga robot na dapat makilala ang mga panganib mula sa anumang direksyon.

Katatagan sa kapaligiran at pamamahala ng interference

Ang mga komersyal na paglalarawan ay nagha-highlight ng mga tampok na nakatuon sa pagiging maaasahan sa totoong mundo, kabilang ang:

• IP67 rating ng proteksyon

• Operating temperature na bumababa sa −30°C

• Mga function na inilarawan bilang rain/fog/snow/dust denoising

• Pagsasala laban sa malakas na ilaw at multi-radar interference (mga pahayag ng vendor)

Ang mga katangiang ito ay umaayon sa paggamit sa mga deployment ng robotics kung saan ang pagganap ay dapat manatiling matatag sa mga variable na kondisyon ng ilaw at panahon.

Teknolohiya at Espesipikasyon

Mga pangunahing espesipikasyon ng sensing

Ang mga pampublikong teknikal na listahan para sa RS-Helios-5515 ay karaniwang nagtatakda ng:

• Laser beams: 32

• Wavelength: 905 nm

• Laser safety: Class 1

• Maximum range: hanggang 150 m (madalas ding ipinapakita bilang 80 m @ 10% reflectivity sa ilang mga listahan)

• Blind spot: ≤ 0.1 m

• Mga puntos bawat segundo: ~576,000 (single return), ~1,152,000 (dual return)

• Horizontal FoV: 360°

• Vertical FoV: 70° (−55° hanggang +15°)

• Horizontal angular resolution: 0.2° / 0.4°

• Vertical angular resolution: hanggang 1.33°

• Bilis ng pag-ikot: 600 / 1200 rpm

Mga katangian ng kapangyarihan at pisikal na integrasyon

Ang mga karaniwang detalye ng integrasyon na matatagpuan sa mga pahina ng teknikal ng reseller ay kinabibilangan ng:

• Input voltage: 9V–32V

• Karaniwang pagkonsumo ng kuryente: ~12W

• Proteksyon: IP67

• Operating temperature: −30°C hanggang 60°C

• Approx. dimensions: ~Ø100mm × H100mm

• Approx. weight: ~1.0 kg (walang cabling)

Configuration, monitoring, at pamamahala ng firmware

Ipinapakita ng user guide ng RS-Helios-5515 na maaari itong ma-access at makontrol sa pamamagitan ng isang web interface, na sumusuporta sa mga aksyon tulad ng pag-set ng mga parameter, pagtingin sa status ng device, at pag-update ng firmware.
Mahalaga ito para sa mga deployment ng robotics dahil pinapayagan nito ang:

• pare-parehong calibration workflows

• remote diagnostics

• standardized fleet configuration practices

• controlled firmware lifecycle management

Mga Aplikasyon at Mga Gamit na Kaso

Autonomous navigation at SLAM para sa mga legged robot

Sa mga quadrupeds tulad ng Unitree B2-series robots, karaniwang pinipili ang Helios 5515 upang magbigay ng maaasahang 3D sensing para sa:

• LiDAR-based SLAM

• pagtuklas at pag-iwas sa hadlang

• autonomous route following sa mga pasilidad

• mapping para sa mga repeatable inspection missions

Dahil ang mga legged robot ay nakakaranas ng madalas na pagbabago ng pitch/roll at variable terrain, ang LiDAR na may malawak na vertical FoV ay maaaring mapabuti ang katatagan para sa pag-unawa sa mga eksena sa malapit na larangan.

Industrial inspection at facility patrol

Ang mga pang-industriya na kapaligiran ay madalas na may kasamang mababang hadlang, masisikip na pasilyo, reflective surfaces, at nagbabagong kondisyon. Ang isang wide-FoV 3D LiDAR ay sumusuporta sa pare-parehong perception para sa:

• structural navigation sa mga bodega at pabrika

• mga ruta ng patrol sa malalaking site

• pagkolekta ng data para sa inspeksyon (kasama ang mga camera at thermal sensors)

Pananaliksik sa robotics, mapping, at field experimentation

Ang RS-Helios-5515 ay lumilitaw sa mga konteksto ng applied research, kabilang ang multi-sensor fusion SLAM systems kung saan ito ay ginagamit bilang pangunahing LiDAR input.
Madalas na pinipili ng mga research team ang 32-beam LiDAR kapag kailangan nila ng mas malakas na spatial structure kaysa sa 16-beam sensors ngunit nais ng mas maliit, mas cost-contained na opsyon kaysa sa mga napakataas na channel-count systems.

Outdoor at semi-structured navigation

Sa mahabang sukat ng pagsukat at mga tampok na nakatuon sa pag-alis ng ingay na inilarawan ng mga nagbebenta, ang Helios 5515 ay madalas na inilalagay para sa outdoor o semi-structured navigation kung saan ang ilaw at ingay sa kapaligiran ay maaaring makaapekto sa perception.

FAQ Section

Ano ang Unitree Helios 5515 LiDAR?

Ang Unitree Helios 5515 LiDAR ay isang 32-beam, 360° 3D LiDAR sensor na ibinenta bilang isang perception accessory para sa Unitree B2-series robots at malawak na nauugnay sa RoboSense RS-Helios-5515 platform na ginagamit para sa robotics navigation at mapping.

Paano gumagana ang Helios 5515 LiDAR?

Ito ay gumagana sa pamamagitan ng paglalabas ng mga laser pulse (905 nm) at pagsukat ng mga oras ng pagbabalik upang kalkulahin ang mga distansya, na bumubuo ng isang umiikot na 3D point cloud. Sa 32 beams at isang 70° vertical field of view, maaari itong makakita ng mga hadlang at estruktura sa isang malawak na bahagi ng kapaligiran.

Bakit mahalaga ang Helios 5515 LiDAR?

Mahalaga ito dahil ang LiDAR ay isang pangunahing sensor para sa SLAM, pag-iwas sa hadlang, at autonomous navigation. Ang malawak na vertical FoV at mataas na point rate ng Helios 5515 ay tumutulong sa mga robot na makilala ang mga panganib sa malapit na larangan at mag-navigate sa mga kumplikadong espasyo nang mas ligtas.

Ano ang mga benepisyo ng Helios 5515 LiDAR?

Ang mga pangunahing benepisyo ay kinabibilangan ng 150 m-class ranging, 32-beam 3D scanning, 70° vertical FoV, mataas na throughput ng point-cloud, at mga tampok ng pang-industriya na tibay tulad ng IP67 at isang malawak na saklaw ng operating temperature.

Buod

Ang Ang Unitree Helios 5515 LiDAR ay isang 32-beam, 360° 3D perception sensor na karaniwang inaalok bilang isang aksesorya ng Unitree B2-series at malapit na nakahanay sa RoboSense RS-Helios-5515 platform. Sa isang 70° vertical field of view, mahabang sukat ng pagsukat (hanggang 150 m), mataas na throughput ng point-cloud, at mga tampok ng pang-industriya na tibay tulad ng IP67 proteksyon at isang malawak na saklaw ng operating temperature, ito ay malawakang ginagamit para sa robot navigation, SLAM, mapping, at pagtuklas ng hadlang sa mga pang-industriya at pananaliksik na kapaligiran.
