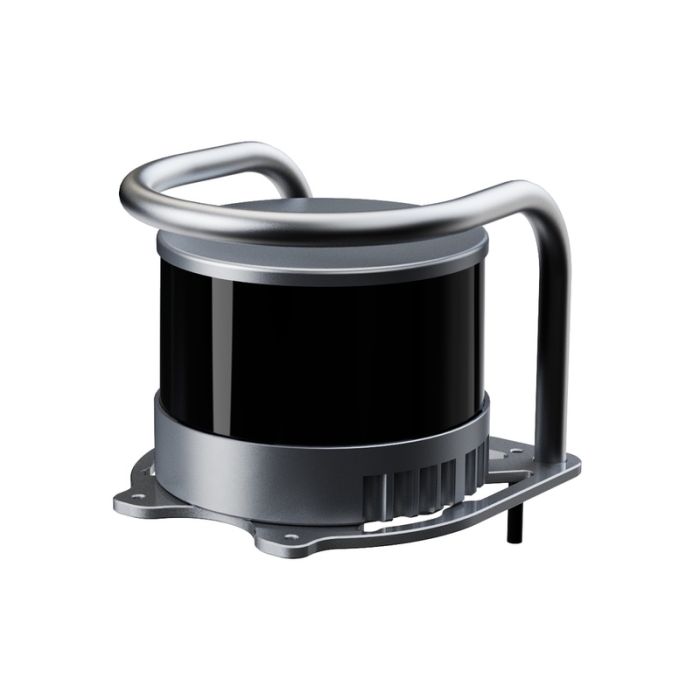

Unitree Go2-W Lidar (XT16 LiDAR)

Unitree Go2-W Lidar (XT16 LiDAR)

Habang ang pamilya ng Go2 ng Unitree ay malawak na ibinibenta sa paligid ng sarilingultra-wide 4D LiDAR system ng kumpanya (madalas na inilarawan bilang 360° × 90° may napaka-maikling minimum detection distance), ang mga platform ng Go2 ay maaari ring i-configure gamit ang alternatibong hardware ng LiDAR para sa mga workflow ng pag-unlad at nabigasyon. Ipinapakita ng mga materyales ng developer ng Unitree na ang Go2 ay maaaring gamitin kasama ang Hesai XT16 LiDAR para sa SLAM navigation (kasama ang isa pang suportadong opsyon ng LiDAR).

Sa ecosystem ng Go2-W, ang “XT16 LiDAR” ay madalas na nauugnay sa mga premium na configuration na ibinibenta bilang Go2-W Ultimate (na may XT16 LiDAR) at mga accessory listing na may label na Go2-W LiDAR (XT16 LiDAR).

Disenyo at Mga Tampok

Layunin: mas mataas na fidelity na 3D perception para sa Go2-W

LiDAR (Light Detection and Ranging) ay nagbibigay-daan sa mga robot na sukatin ang mga distansya sa pamamagitan ng pagpapalabas ng mga laser pulse at pagsusuri ng mga naibalik na repleksyon, na bumubuo ng 3D point cloud ng kapaligiran. Para sa isang mobile robot tulad ng Go2-W, ang LiDAR ay karaniwang ginagamit upang:

• matukoy ang mga hadlang at libreng espasyo sa real time

• suportahan ang indoor/outdoor mapping at localization (SLAM)

• mapabuti ang kumpiyansa sa nabigasyon sa mga lugar na mababa ang liwanag o may kaunting texture

• magbigay ng pare-parehong geometry sensing kung saan ang mga camera ay maaaring limitado

Ipinaposisyon ng Unitree ang Go2-W bilang isang “driving all terrain” na may gulong na quadruped na may super-wide-angle 3D LiDAR at isang HD wide-angle camera, na sumusuporta sa nabigasyon sa halo-halong terrain.

XT16: 16-channel mechanical rotating LiDAR

Ang “XT16 LiDAR” na karaniwang binabanggit para sa mga Go2-W builds ay tumutugma sa isang 16-channel mechanical (spinning) LiDAR na disenyo. Sa arkitekturang ito, ang LiDAR ay umiikot at patuloy na bumubuo ng 360-degree scan, na bumubuo ng point cloud na may vertical layering batay sa bilang ng mga channel (16). Inilarawan ng user manual ng Hesai PandarXT-16 ang isang 360° horizontal field of view at isang 30° vertical field of view (−15° to +15°).

Ginagawa nitong malawak na ginagamit ang XT16 na klase ng sensor para sa nabigasyon ng robotics kung saan ang buong 360° coverage ay kapaki-pakinabang, at kung saan ang density ng scan ay sapat para sa mapping at pag-iwas sa hadlang.

Mga mode ng pagbabalik para sa mas mayamang detalye ng kapaligiran

Ang mga sistema ng LiDAR ay madalas na sumusuporta sa iba't ibang “return” na configuration—kung paano naitala ang mga repleksyon mula sa isang solong naipadalang pulse. Ang manual ng XT16 ay naglilista ng single return modes (Last/Strongest/First) at dual return modes (mga kumbinasyon tulad ng “Last and Strongest”).
Ang dual return ay maaaring maging kapaki-pakinabang sa mga kumplikadong eksena (hal. mga halaman, bakod, reflective clutter) kung saan ang parehong malapit at malalayong repleksyon ay nagdadala ng kapaki-pakinabang na impormasyon.

Mga katangian ng industrial robustness

Para sa paggamit ng robotic sa field, mahalaga ang tibay at ingress protection. Ang manual ng XT16 ay naglilista ng IP6K7 ingress protection at tinutukoy ang laser bilang Class 1 eye safe, gamit ang 905 nm wavelength.
Ang mga detalye na ito ay partikular na mahalaga kapag ang Go2-W ay ipinadala sa mga dusty facilities, outdoor yards, o mga kapaligiran na nangangailangan ng matibay na housing ng sensor.

Teknolohiya at Mga Espesipikasyon

Tandaan: Ang eksaktong mga espesipikasyon ng XT16 ay maaaring mag-iba ayon sa rebisyon at supplier. Ang “XT16 LiDAR para sa Go2-W” ay maaari ring ibenta bilang isang bundled accessory na may mga mounting frame at cable. Kumpirmahin ang eksaktong modelo at nilalaman ng kit sa oras ng pagbili.

Field of view at angular resolution

Mula sa user manual ng Hesai PandarXT-16:

• Horizontal FOV: 360°

• Vertical FOV: 30° (−15° to +15°)

• Horizontal angular resolution:

  • 0.09° (5 Hz)

  • 0.18° (10 Hz)

  • 0.36° (20 Hz)

• Vertical resolution: 2°

Ang mga parameter na ito ay nakakaapekto sa kung gaano ka-finely ang robot ay maaaring makilala ang geometry ng eksena sa iba't ibang scanning frequency.

Bilis ng scan (frame rate)

Ang manual ng XT16 ay naglilista ng:

• Frame rate: 5 Hz, 10 Hz, 20 Hz

Ang mas mataas na frame rates ay maaaring mapabuti ang responsiveness sa panahon ng mabilis na paggalaw ngunit maaaring baguhin ang balanse sa pagitan ng resolution, processing load, at data rate.

Point cloud throughput at mga katangian ng data

Ang manual ng XT16 ay nagbibigay ng data ng pagganap kabilang ang:

• Dual return point rate: 640,000 points/sec

• Point cloud data rate:

  • Single Return: 12.28 Mbps

  • Dual Return: 24.56 Mbps

Ang mas mataas na point rates ay karaniwang nagpapabuti sa detalye ng mapping at fidelity ng pagtukoy ng hadlang (sa kondisyon na may sapat na compute resources).

Power at interfaces

Mula sa mga electrical specifications at pin description ng manual:

• Input voltage (VIN): 9 to 36 V

• Ethernet: 100BASE-TX ay ipinapakita sa mga pin descriptions

Ito ay tumutugma sa mga karaniwang arkitektura ng robotics kung saan ang LiDAR ay nagpapadala ng data sa pamamagitan ng Ethernet sa onboard computer ng robot.

Kakayahan sa saklaw (karaniwang inilathala para sa XT16 class)

Ang saklaw ay madalas na binabanggit nang iba depende sa reflectivity, lighting, at detection probability. Isang karaniwang brochure ng XT-series ang naglilista:

• Detection range up to 120 m

• Probability of detection (PoD) > 90% para sa 10% reflectivity targets sa 80 m (para sa “middle 16 channels” sa konteksto ng XT series)

Mga Aplikasyon at Mga Gamit

SLAM navigation para sa Go2-W sa mga kumplikadong kapaligiran

Ang pinaka-karaniwang dahilan upang bigyan ng kagamitan ang isang Go2-W ng XT16 LiDAR ay upang suportahan ang SLAM navigation—ang proseso ng pagbuo ng mapa habang sabay-sabay na tinatantiya ang posisyon ng robot sa loob ng mapa na iyon. Ipinahayag ng dokumentasyon ng developer ng Unitree na sinusuportahan ng Go2 ang Hesai XT16 LiDAR para sa SLAM navigation.

Ito ay partikular na mahalaga para sa:

• mga warehouse at logistics spaces

• mga industrial corridor na may paulit-ulit na geometry

• mga campus at malalaking indoor halls

• mga mixed indoor/outdoor transition zones

Pinahusay na pag-iwas sa hadlang para sa mobility na may gulong-binti

Pinagsasama ng Go2-W ang kahusayan ng gulong sa paghawak ng hadlang na may binti. Ang maaasahang pagtukoy ng hadlang ay tumutulong sa robot na magpasya kung kailan dapat mag-roll, bumagal, muling magposisyon, o humakbang. Binibigyang-diin ng paglalarawan ng produkto ng Go2-W ng Unitree ang “super-wide-angle 3D LiDAR” bilang bahagi ng suite ng sensing nito.

Sa mga aktwal na deployment, tumutulong ang LiDAR na matukoy:

• mababang hadlang at kalat sa sahig

• mga binti ng upuan, pallets, at makitid na mga poste

• mga gilid ng curb at mga hangganan ng rampa

• mga punto ng pag-pinch sa corridor at mga frame ng pinto

Mga ruta ng inspeksyon at patrol na may paulit-ulit na mapping

Ang mga package ng Enterprise Go2-W ay madalas na ginagamit para sa mga round ng inspeksyon, mga security patrol, at monitoring batay sa ruta. Pinapabuti ng XT16-class LiDAR ang repeatability sa waypoint navigation at maaaring suportahan ang mas mataas na kumpiyansa sa mapping.

Ang mga retail listing para sa Go2-W Ultimate na may XT16 LiDAR ay karaniwang nakaposisyon bilang mga premium na configuration para sa inspeksyon/patrol.

Pananaliksik at pag-unlad ng robotics

Ang XT16 LiDAR ay malawakang ginagamit sa pananaliksik ng robotics kung saan kailangan ng mga developer ng isang standard mechanical LiDAR para sa:

• mga eksperimento sa mapping at koleksyon ng dataset

• pagsubok ng mga algorithm ng nabigasyon

• benchmarking ng perception

• sensor fusion (LiDAR + camera + IMU)

Mga Kalamangan / Benepisyo

360° perception ay sumusuporta sa mas ligtas na nabigasyon

Ang isang buong 360° horizontal scan ay nagbibigay-daan sa Go2-W na makilala ang mga hadlang at geometry ng kapaligiran sa paligid ng robot, na nagpapabuti sa situational awareness sa mga masikip na espasyo.

Malakas na real-time point cloud output

Sa 640,000 pts/sec (dual return mode), nagbibigay ang XT16 ng sapat na dense na point clouds para sa maraming gawain ng inspeksyon at nabigasyon, lalo na kapag pinagsama sa modernong edge compute.

Industrial power compatibility at networking

Ang 9–36 V input range at Ethernet output ay tumutugma nang maayos sa mga karaniwang power at network architectures ng robotics, na maaaring magpabilis ng integration sa mga enterprise builds.

Tibay at eye-safe na disenyo

Ang IP6K7 ingress protection at Class 1 eye-safe laser classification ay mga mahalagang konsiderasyon para sa mga deployment ng field robotics at mga pampublikong demonstration environments.

FAQ Section

Ano ang Unitree Go2-W LiDAR (XT16 LiDAR)?

Ang Unitree Go2-W LiDAR (XT16 LiDAR) ay tumutukoy sa isang XT16-class 3D LiDAR sensor configuration na ginamit sa Unitree Go2-W na may gulong na quadruped robot upang mapabuti ang mapping, pag-iwas sa hadlang, at SLAM navigation.

Paano gumagana ang XT16 LiDAR sa Go2-W?

Ang XT16 ay isang mechanical rotating LiDAR na nag-scan 360° horizontally at bumubuo ng isang 3D point cloud. Ang onboard computer ng Go2-W ay gumagamit ng point cloud na ito para sa nabigasyon at perception ng kapaligiran.

Bakit mahalaga ang XT16 LiDAR para sa nabigasyon ng Go2-W?

Pinapabuti ng LiDAR ang pagiging maaasahan ng nabigasyon sa pamamagitan ng pagtukoy ng mga hadlang at pagmamapa ng geometry sa real time. Ipinahayag ng impormasyon ng developer ng Go2 ng Unitree na sinusuportahan ng Go2 ang Hesai XT16 LiDAR para sa SLAM navigation, na ginagawa itong isang karaniwang opsyon para sa mga advanced autonomy workflows.

Ano ang mga benepisyo ng XT16 LiDAR sa Go2-W?

Ang mga karaniwang benepisyo ay kinabibilangan ng 360° scanning, multi-return capability, malakas na output ng point cloud (hanggang sa 640,000 pts/sec sa dual-return mode), at matibay na mga espesipikasyon tulad ng IP6K7 at Class 1 eye safety.

Buod

Ang Unitree Go2-W LiDAR (XT16 LiDAR) ay isang malawak na binabanggit na premium perception configuration para sa Go2-W na may gulong na quadruped robot, na karaniwang ginagamit upang mapahusay ang SLAM navigation, mapping, at pag-iwas sa hadlang. Itinayo sa paligid ng isang XT16-class mechanical LiDAR na may 360° horizontal scanning, 30° vertical FOV, at mataas na point cloud throughput (kabilang ang 640,000 pts/sec sa dual-return mode), sinusuportahan nito ang mga enterprise at research deployments kung saan ang maaasahang geometric sensing ay isang pangunahing kinakailangan. Sa mga “ultimate” bundle at accessory kit ng Go2-W, tumutulong ang XT16 na ilagay ang platform bilang isang praktikal na all-terrain inspection robot dog para sa mga modernong industrial at advanced robotics workflows.
