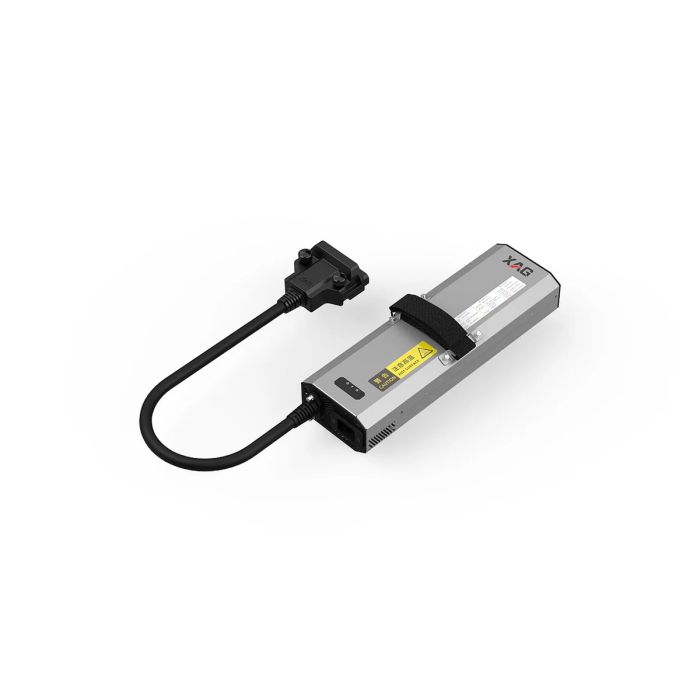

XAG CM13600S Charger (09-017-00069)

XAG CM13600S Charger (09-017-00069)

Ito ay nilalayong bawasan ang operational downtime sa pamamagitan ng pagbibigay ng mataas na kapangyarihan sa pag-charge kapag nakakonekta sa angkop na mains input (lalo na sa 220–240 Vac systems), na sumusuporta sa mga workflow ng battery rotation na nagpapanatili sa mga eroplano at mga field device na nagtatrabaho sa makitid na panahon ng panahon at proteksyon ng ani.

Sa mga inilathalang talahanayan ng pagtutukoy ng XAG para sa mga agricultural rover at power ecosystem nito, ang CM13600S ay nakalista bilang ang standard charger na nakapareha sa XAG B141050 Smart SuperCharge Battery at nailalarawan sa pamamagitan ng isang output plug, isang regulated DC output voltage, at power delivery na nakadepende sa rehiyon batay sa AC input range.

Disenyo at Mga Tampok

Field-oriented, portable charger form factor

Ang CM13600S ay itinayo bilang isang compact, transportable charging unit na angkop para sa mga operasyon sa agrikultura kung saan ang pag-charge ay maaaring mangyari sa mga bukirin, sa mga gilid ng field, o mula sa mga mobile power systems (mga generator, inverter, o trailer stations). Ang mga retail listing ay naglalarawan dito bilang isang nakalaang “S-Charger” na produkto sa halip na isang generic power supply, na sumasalamin sa papel nito bilang bahagi ng isang integrated ecosystem sa halip na isang standalone industrial charger.

Malawak na suporta sa input voltage at mataas na power output (nakadepende sa rehiyon)

Isang pangunahing katangian ng disenyo ay ang kakayahang gumana sa mga karaniwang global AC ranges. Ang mga inilathalang specs ng XAG ay naglilista ng AC 100–120 Vac at AC 220–240 Vac input support, na may mas mataas na output power na magagamit sa 220–240 Vac infrastructure—isang mahalagang konsiderasyon para sa mga komersyal na operator na nag-o-optimize ng charging throughput.

Forced-air cooling at mga tampok ng proteksyon

Ang user manual ng CM13600 charger ng XAG (na sumasaklaw sa pamilya ng CM13600) ay naglalarawan ng isang forced-air cooling system at maraming protective functions, kabilang ang undervoltage protection, overvoltage protection, overtemperature protection, at fault isolation. Ang parehong manual ay naglalarawan ng real-time monitoring ng estado ng Smart SuperCharge battery habang nagcha-charge at awtomatikong pag-stop ng charge kapag kumpleto na ang pag-charge.

Pagsasama sa cooling/charging workflows

Sa mga praktikal na deployment, ang charger ay karaniwang ginagamit kasabay ng mga battery cooling at charging accessories ng XAG (madalas na tinutukoy bilang cooling tanks/towers sa dealer bundles) upang mapanatili ang ligtas na temperatura ng battery at pare-parehong turnaround times sa mga patuloy na operasyon. Habang ang pangalan ng accessory ay nag-iiba ayon sa rehiyon at kit, ang posisyon ng charger sa ecosystem ay pare-pareho sa mga katalogo ng dealer.

Teknolohiya at Mga Espesipikasyon

Ang mga pagtutukoy para sa CM13600S ay madalas na ipinapakita sa dalawang paraan: (1) mga talahanayan ng spec ng XAG ecosystem para sa isang platform family, at (2) dokumentasyon ng charger ng pamilya CM13600 na naglalarawan ng hardware ng charger, mga tampok sa kaligtasan, at electrical performance.

Electrical specifications (XAG ecosystem spec table)

Ang inilathalang talahanayan ng pagtutukoy ng XAG ay naglilista ng CM13600S na may mga sumusunod na parameter:

• Model: M2CM13600C

• Input Voltage: AC 100–120 Vac 50/60 Hz 15.0 A; AC 220–240 Vac 50/60 Hz 16.0 A

• Output Plug Quantity: 1

• Output Voltage: 59.92 Vdc

• Output Power: 1300 W (100–120 Vac); 3400 W (220–240 Vac)

• Operating Ambient Temperature: −20 to 40 °C

Ang mga numerong ito ay nagpapaliwanag kung bakit ang CM13600S ay madalas na ibinibenta bilang isang “high-power” charger: sa 220–240 Vac, maaari itong magbigay ng multi-kilowatt charging na angkop para sa mabilis na turnaround workflows.

CM13600 family user-manual specifications (hardware reference)

Ang user manual ng CM13600 charger (na sumasaklaw sa pamilya ng CM13600) ay nagbibigay ng isang set ng hardware specification na kinabibilangan ng:

• Dimensions: 329.73 × 118.44 × 110.44 mm

• Weight: 4.6 kg

• Input: AC 100–120 Vac 15.0 A; AC 220–240 Vac 15.0 A

• Output: DC 56.6 Vdc na may hanggang 1200 W (100–120 Vac) at hanggang 3300 W (220–240 Vac)

• Paraan ng pag-cool: Forced-air cooling

• Operating ambient temperature: −20 to 40 °C

Habang ang mga halagang ito ay ipinapakita para sa pamilya ng CM13600, sila ay malawak na pare-pareho sa posisyon ng CM13600S bilang isang single-output, forced-air cooled charger na nilalayong para sa high-throughput field charging.

Mga tala ng compatibility (charger ecosystem context)

Ang mga pagtutukoy ng ecosystem ng XAG ay madalas na pinapairal ang CM13600S sa mga XAG Smart SuperCharge batteries (lalo na ang pamilya B141050 sa mga mas bagong platform), habang ang user manual ng CM13600 ay nagtatala rin ng compatibility sa mga tiyak na Smart SuperCharge batteries sa loob ng pamilya B-series (at nag-refer sa mga adapter para sa ibang mga baterya). Ang compatibility sa mga aktwal na deployment ay maaaring nakadepende sa modelo at rehiyon, kaya karaniwang kinukumpirma ng mga operator ang pagtutugma ng battery/charger para sa kanilang eksaktong henerasyon ng eroplano at accessory stack.

Mga Aplikasyon at Mga Gamit

Mga operasyon ng agricultural drone (suporta sa spraying at spreading)

Ang mga high-payload agricultural drones ay maaaring limitado ng turnaround time ng battery sa halip na pagganap ng paglipad. Ang CM13600S ay ginagamit sa battery rotation workflows, kung saan ang isang battery ay nasa paglipad habang ang iba ay nagcha-charge, na nagpapahintulot sa patuloy na pang-araw-araw na operasyon para sa proteksyon ng ani o mga gawain ng pagpapakalat.

Mga workflow ng kontratista at peak-season utilization

Madalas na binubuo ng mga custom applicators ang kanilang operational tempo sa paligid ng kapangyarihan ng charger at ang bilang ng mga baterya sa sirkulasyon (hal. “6B2C” o “8B3C” bundle logic). Sa kontekstong ito, ang CM13600S ay gumagana bilang pangunahing charging unit, na may multi-charger deployments na tumataas nang linear upang suportahan ang mas mataas na paggamit ng eroplano.

Mga mobile charging station at generator/inverter setups

Madalas na nagpapatakbo ang mga komersyal na koponan sa malayo mula sa fixed grid power. Ang manual ng pamilya ng CM13600 ay tahasang nagtalakay ng paggamit ng generator, na inirerekomenda na ang mga generator ay payagan munang mag-stabilize bago ikonekta ang charger at nagmumungkahi ng mga limitasyon sa harmonic distortion—patnubay na sumasalamin sa mga tunay na mobile power setups na ginagamit sa agrikultura.

Mga agricultural rovers at field devices (ecosystem deployment)

Ang mga inilathalang talahanayan ng pagtutukoy ng rover ng XAG ay naglilista ng CM13600S bilang bahagi ng rover power ecosystem, na pinatitibay na ang charger ay maaaring gamitin lampas sa mga aerial platform sa mas malawak na automation lineup ng XAG kung saan ang parehong pamilya ng baterya ay ginagamit.

Mga Kalamangan / Benepisyo

Mas mataas na charging throughput sa 220–240 Vac infrastructure

Ang pinaka-tangible na benepisyo sa operasyon ay ang mas mataas na kapangyarihan sa pag-charge ng CM13600S kapag pinapagana ng 220–240 Vac input (nakalista sa 3400 W sa mga specs ng ecosystem ng XAG), na nagpapahintulot sa mas mabilis na turnaround at potensyal na mas mataas na pang-araw-araw na coverage para sa mga crew na may sapat na baterya at mixing/refill logistics upang tumugma.

Mga tampok sa kaligtasan at monitoring na nakabuo ng layunin

Ang manual ng pamilya ng CM13600 ay naglalarawan ng maraming protective functions at real-time monitoring, na may awtomatikong pag-uugali ng pagkumpleto ng charge—mga tampok na nagpapababa ng pasanin ng operator at tumutulong sa pag-standardize ng mga pamamaraan ng pag-charge sa mga koponan.

Portability para sa field deployment

Sa isang inilathalang timbang ng 4.6 kg para sa yunit ng pamilya ng CM13600 at isang compact rectangular form factor, ang charger ay maaaring isama sa mga mobile charging station, field vehicles, at service trailers nang walang footprint ng industrial rack equipment.

FAQ Section

Ano ang XAG CM13600S Charger (09-017-00069)?

Ang XAG CM13600S ay isang high-power AC charger para sa ecosystem ng Smart SuperCharge battery ng XAG, na dinisenyo upang suportahan ang mabilis na turnaround ng battery sa mga operasyon ng agricultural drone at field-automation.

Paano gumagana ang XAG CM13600S Charger?

Ito ay nagko-convert ng AC mains power (100–120 Vac o 220–240 Vac, depende sa rehiyon) sa regulated DC charging output at nagmo-monitor ng estado ng Smart SuperCharge battery habang nagcha-charge. Ang manual ng pamilya ng CM13600 ay naglalarawan ng forced-air cooling at mga tampok ng proteksyon, at nagpapahiwatig na ang pag-charge ay humihinto nang awtomatiko kapag kumpleto na.

Bakit mahalaga ang XAG CM13600S Charger?

Sa mga komersyal na spraying at spreading workflows, ang pag-charge ng battery ay maaaring maging pangunahing bottleneck. Ang multi-kilowatt output power ng CM13600S sa 220–240 Vac input (nakalista sa 3400 W) ay sumusuporta sa mas mataas na pang-araw-araw na uptime kapag pinapairal sa sapat na baterya at ligtas na charging infrastructure.

Ano ang mga benepisyo ng XAG CM13600S Charger?

Ang mga benepisyo ay kinabibilangan ng mataas na kapangyarihan sa pag-charge (nakadepende sa rehiyon), forced-air cooling, built-in protection at monitoring features, at isang portable form factor na angkop para sa mga farm at mobile charging stations.

Buod

Ang XAG CM13600S Charger (09-017-00069) ay isang layunin na itinayong, high-power charging solution para sa ecosystem ng Smart SuperCharge battery ng XAG, na dinisenyo upang makamit ang maximum operational uptime sa mga propesyonal na agricultural workflows. Sa mga inilathalang pagtutukoy na kinabibilangan ng 100–120 Vac at 220–240 Vac input support, 59.92 Vdc output, at hanggang 3400 W output power sa 220–240 Vac systems—kasama ang forced-air cooling at mga tampok ng proteksyon/monitoring—ang mga CM13600S charger ay karaniwang ginagamit bilang backbone ng battery rotation at mobile charging station setups para sa mga modernong precision agriculture operations.
