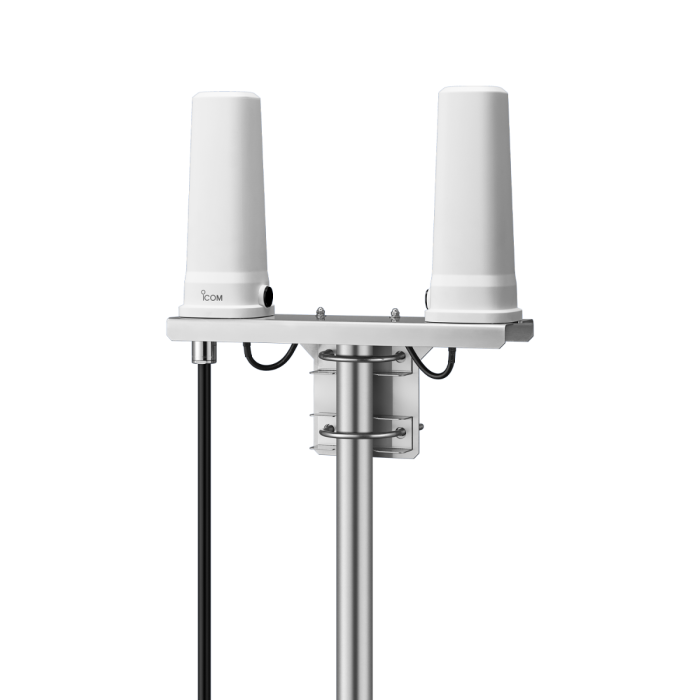

用于 IC-SAT100 卫星 PTT (AH-41) 的 ICOM 有源卫星天线系统
有货
- 品牌:
- ICOM
- 部分 ＃:
- AH-40
- Warranty:
- 12 MONTHS
- AVAILABILITY:
- USUALLY SHIPS IN 3-5 BUSINESS DAYS
- SKU:
- ICOM-PTT-Active-AH-41
US$0.00
用于 IC-SAT100 卫星 PTT (AH-41) 的 ICOM 有源卫星天线系统
・涵盖Iridium®卫星频率和GNSS L1频段频率，提供室内卫星通信解决方案
・使用可选的 OPC-2462（59 m，193.5 英尺）或用户提供的同轴电缆（最长 169 m，554.5 英尺）以获得卫星的视线路径
・同轴供电 (PoC) 通过同轴电缆传输电力
– 可以减少电力电缆
・单独的 TX/RX 单元配置，带有功率放大器的 TX 单元和带有 LNA（低噪声放大器）的 RX 单元
・主机具备IP67防水防尘等级，适合户外安装
规格
一般的
| 频率范围 | 1616.02–1626.48 MHz（TX 单元/RX 单元） 1575.42–1605.4 MHz（RX 单元，GNSS L1 频段） |
|---|---|
| 天线阻抗 | 标称 50 Ω（NJ 连接器） |
| 极化 | 右手圆形 |
| 工作温度范围 | –25°C 至 +55°C，–13°F 至 +131°F |
| 电流消耗 （近似） | 小于 2.5 A（继电器） 小于 0.8 A（待机） |
| 外形尺寸（宽×高×深） （不包括预测） | 310 × 326 × 89 mm（TX/RX 单元 + 支架） 77 × 200 × 77 mm（每个单元） |
| 重量（大约） | 1.6 千克，3.5 磅 |
发送单元
| 额定输出功率 | 37.7 dBm ± 1 dB（在 23.3 dBm 输入到 TX 单元时） |
|---|---|
| 杂散发射 | 0.25 μW（≤ 1 GHz），1.0 μW（> 1 GHz） |
接收单元
| 总收益 | 17 dB ±1.5 dB（在 –80 dBm 输入到 RX 单元时） |
|---|---|
| 噪声系数 | 小于 3.0 分贝 |
| 杂散发射 | 0.25 μW（≤ 1 GHz），1.0 μW（> 1 GHz） |
适用的 IP 等级
| 入口保护标准数据 | |
|---|---|
| IP 等级（AH-41 主机） | IP67（防水防尘） |
可选配件
OPC-2462
同轴电缆（59 m，193.5 英尺）
建议的主天线电缆
使用可选的 OPC-2642 或用户提供的同轴电缆来满足 Iridium® 性能要求，并符合 FCC 规定。
| 从电源箱到 AH-41 的电缆损耗要求 | 1621 MHz 时损失 12.5–13.0 dB |
|---|
| 参考电缆 | 直径 | 电缆长度 |
|---|---|---|
| 时代微波系统 | ||
| LMR 195 | 4.95 毫米，0.195 英寸 | 27 米，88.6 英尺 |
| 轻型导弹 240 | 6.10 毫米，0.240 英寸 | 39 米，128.0 英尺 |
| 轻型导弹 300 | 7.62 毫米，0.300 英寸 | 49 米，160.8 英尺 |
| LMR 400 | 10.29 毫米，0.405 英寸 | 75 米，246.1 英尺 |
| LMR 500 | 12.70 毫米，0.500 英寸 | 92 米，301.8 英尺 |
| LMR 600 | 14.99 毫米，0.590 英寸 | 115 米，377.3 英尺 |
| LMR 900 | 22.10 毫米，0.870 英寸 | 169 米，554.5 英尺 |
以上电缆长度供您参考，是根据 1500 MHz 的目标电缆损耗计算得出的。
所有规定的规格如有更改，恕不另行通知或承担义务。
Specifications
| 部分 ＃ | AH-40 |
|---|---|
| 產品類別 | SATELLITE PTT |
| 使用面積 | 100% GLOBAL |
| 品牌 | ICOM |
| 網路網路 | IRIDIUM |
| 服務 | IRIDIUM PTT |
| 配件類型配件类型配件类型 | ANTENNA |
