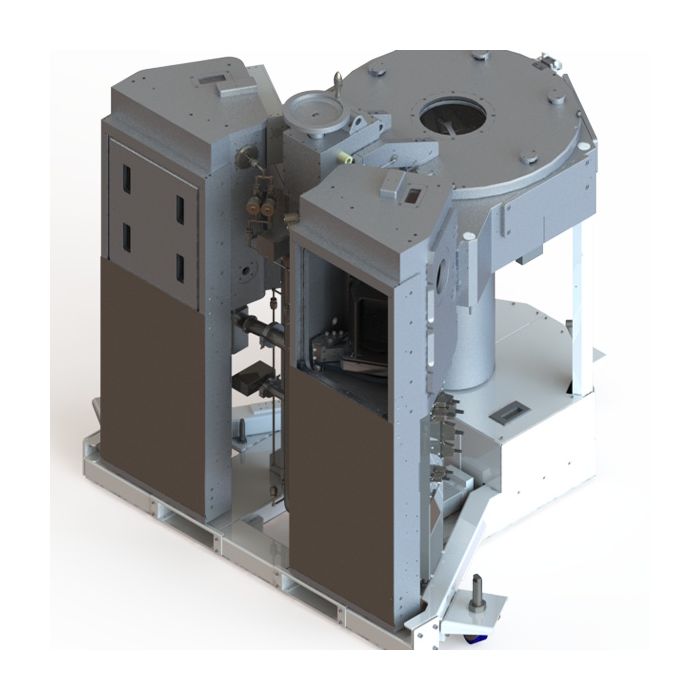

SIASUN Vacuum Transfer Platform Diagram 600 (Diagram 600)

در این زمینه، "پلتفرم انتقال خلاء" معمولاً به یک زیرسیستم یکپارچه اشاره دارد که امکان حرکت ویفر بین رابط‌های بارگذاری/باربرداری و ماژول‌های فرآیند مبتنی بر خلاء, حفظ شرایط فشار کنترل شده برای کاهش ریسک آلودگی و حمایت از جریان‌های تولید تکرارپذیر.

توضیحات عمومی محصول برای Diagram 600 آن را به عنوان یک پلتفرم که عمدتاً برای انتقال ویفر در داخل تأسیسات تولید تراشه‌های نیمه‌رسانا، و معماری را توصیف کنید که شامل اتاق‌های بارگیری/باربرداری (قفل‌های بار)، یک اتاق انتقال، یک پیش‌ترازکننده و یک ربات وکیوم, با استخراج وکیوم و پر کردن مجدد عملکردهایی برای پشتیبانی از عملیات با تمیزی بالا.

در ابزارهای نیمه‌رسانا، پلتفرم‌های انتقال خلاء در پایین‌دست اتوماسیون جلویی (اغلب یک رابط EFEM یا FOUP) و در بالادست اتاق‌های فرآیند قرار دارند. هدف اصلی آن‌ها این است که حرکت ویفرها تحت خلاء (or through controlled vacuum transitions) تا اتاق‌های فرآیند نیازی به تخلیه به جو بین چرخه‌ها نداشته باشند—رویکردی که از بهره‌وری و ثبات فرآیند پشتیبانی می‌کند.

طراحی و ویژگی‌ها

معماری سطح سیستم

یک پلتفرم انتقال خلاء معمولی حول چندین اتاق و رابط سازماندهی شده است:

• بارگیری/باربرداری اتاقک‌ها (Load Locks): اتاقک‌های میانی که بین فشار جوی و خلاء چرخه می‌زنند، اجازه می‌دهند تا ویفرها بدون تخلیه محیط اصلی خلاء وارد/خارج ابزارهای خلاء شوند.

• انتقال اتاق: یک محفظه وکیوم مرکزی که محیط کنترل‌شده‌ای را فراهم می‌کند که در آن ربات جابجایی ویفر، زیرلایه‌ها را بین رابط‌ها جابجا می‌کند.

• ربات جاروبرقی: مکانیسم داخلی که عملیات برداشت/قرار دادن را تحت خلاء انجام می‌دهد.

• پیش‌تراز (جهت‌دهنده ویفر): یک ماژول که برای جهت‌دهی یا مرکز کردن ویفرها قبل از انتقال به ماژول‌های پردازش یا موقعیت‌های پردازش پایین‌دست استفاده می‌شود.

SIASUN’s Diagram 600 listing explicitly names these core modules—بارگیری/بارگذاری اتاق‌ها، اتاق انتقال، پیش‌تراز، و ربات وکیوم—به عنوان اصلی شامل عناصر عملکردی.

استخراج وکیوم و پر کردن مجدد

توضیحات نمودار 600 همچنین به ارجاع می‌دهد “استخراج وکیوم و پر کردن مجدد” هدف از عملیات با تمیزی بالا. در سیستم‌های خلاء نیمه‌رسانا، قفل‌های بار و ماژول‌های انتقال معمولاً از روش‌های کنترل شده پمپ‌کردن و تهویه (پرکردن مجدد) برای انتقال ویفرها بین پردازش در جو و پردازش در خلاء استفاده می‌کنند در حالی که ورود ذرات را کاهش داده و شوک‌های فشار را محدود می‌کنند.

هدف کنترل آلودگی و نظافت

انتقال ویفر نیمه‌رسانا تحت خلأ به شدت به کنترل آلودگی مرتبط است. مراجع صنعتی توصیف می‌کنند که چگونه ویفرها از طریق ابزارهای خلأ وارد و خارج می‌شوند. بارهای قفل بارگیری برای حفظ سطوح خلاء صحیح و پشتیبانی از فرآیندهای حساس به ذرات. دیاگرام 600 با "تمیزی بالا" به عنوان یک هدف عملیاتی مرکزی ارائه شده است که با انگیزه‌های مربوط به پلتفرم‌های انتقال خلاء در کارخانه‌های ویفر سازگار است.

فناوری و مشخصات

ماژول‌های عملکردی اصلی

اطلاعات عمومی برای Diagram 600 معمولاً در سطح بالایی است. فهرست محصول عناصر اصلی پلتفرم را شناسایی می‌کند اما یک برگه داده کامل منتشر نمی‌کند (به عنوان مثال، پشتیبانی از اندازه ویفر، سرعت پمپاژ، تکرارپذیری ربات، زمان چرخه). آنچه به طور عمومی بیان شده این است که Diagram 600 "به طور عمده انتقال ویفر را تسهیل می‌کند" و شامل ماژول‌های زیر است:

• بارگذاری/باربرداری اتاقک‌ها (قفل‌های بار)

• انتقال محفظه

• پیش‌تنظیم‌کننده

• ربات جاروبرقی

• قابلیت استخراج و پر کردن خلاء

چگونه ماژول‌های انتقال وکیوم معمولاً عمل می‌کنند

در ابزارهای خلاء نیمه‌رسانا، بارهای قفل بارگیری ```json ["عملکرد به عنوان بافرهای انتقال فشار. ویفرها از طریق یک قفل بار وارد/خارج می‌شوند تا به سطح خلاء هدف برسند قبل از اینکه به یک اتاق انتقال خلاء تحویل داده شوند. در داخل"] ``` انتقال اتاق, یک بازوی رباتیک ویفرها را بین رابط‌ها و ماژول‌های پردازش متصل جابجا می‌کند. اختراعات و توصیف‌های فنی معمولاً این ترتیب را به تصویر می‌کشند: اتاق‌های پردازش متصل به یک اتاق انتقال، با رباتی که ویفرها را بین اتاق‌های پردازش و قفل‌های بارگذاری جابجا می‌کند.

نقش پیش‌هم‌راستایی

A پیش‌تنظیم‌کننده (که به آن اورینتر/الاینر نیز گفته می‌شود) برای اطمینان از اینکه ویفرها به درستی قبل از بارگذاری در مراحل بعدی قرار گرفته‌اند، استفاده می‌شود. ادبیات پتنت که سیستم‌های وکیوم را توصیف می‌کند، اغلب به الاینرهای ویفر واقع در یا نزدیک به انتهای جلو یا مسیر انتقال اشاره می‌کند تا از جهت‌گیری صحیح هنگام بارگذاری فرآیند یا اتاق‌های قفل بار اطمینان حاصل کند.

یادداشت‌ها در مورد "نمودار 600" به عنوان یک نام محصول

“نمودار 600” به عنوان یک تعیین مدل/قسمت برای پلتفرم انتقال خلاء SIASUN در فهرست‌های توزیع‌کننده. بدون وجود یک برگه داده‌های مهندسی عمومی SIASUN در منابع موجود، مشخصات عددی خاص مدل باید به عنوان وابسته به نقل قول و پیکربندی در نظر گرفته شوند.

برنامه‌ها و موارد استفاده

تولید ویفر نیمه‌رسانا

کاربرد اصلی توصیف شده برای نمودار 600 است انتقال ویفر در تأسیسات تولید تراشه‌های نیمه‌رسانا. موارد استفاده معمول شامل:

• انتقال ویفرها بین بارگذاری ماژول‌های قفل و ابزارهای پردازش که به محیط‌های خلاء نیاز دارند (به عنوان مثال، رسوب‌گذاری، اچ، درمان سطح).

• پشتیبانی از خوشه‌های ابزار چند مرحله‌ای که چندین ماژول فرآیند به یک اتاق انتقال خلاء متصل می‌شوند.

ابزار خوشه‌بندی فرآیند وکیوم

پلتفرم‌های انتقال وکیوم اغلب برای ساخت استفاده می‌شوند ابزار خوشه معماری‌ها، جایی که چندین محفظه فرآیند در اطراف یک محفظه انتقال مرکزی متصل شده‌اند. این امر از جابجایی ویفرها بین مراحل بدون قرار گرفتن در معرض جو پشتیبانی می‌کند، که باعث بهبود توان عملیاتی و امکان‌پذیری شیمی‌های سطح حساس می‌شود.

تحقیق، خطوط پایلوت و میکروفابریکیشن تخصصی

در حالی که کارخانه‌های بزرگ ویفر بیشترین نمایندگی را دارند، سیستم‌های انتقال خلاء نیز در محیط‌های تحقیق و توسعه و پایلوت استفاده می‌شوند—به‌ویژه در جایی که نیاز به دست‌کاری فوق‌العاده تمیز و انتقالات جو کنترل‌شده وجود دارد. اتاق‌های قفل بار و انتقال به‌طور گسترده‌ای به‌عنوان بلوک‌های ساختمانی ضروری در جریان‌های تولید نیمه‌هادی مبتنی بر خلاء شناخته می‌شوند.

مزایا / فواید

کاهش تهویه ابزار و بهبود بهره‌وری

یک مزیت اصلی پلتفرم‌های انتقال خلاء این است که محیط خلاء فرآیند اصلی می‌تواند پایدار بماند در حالی که ویفرها از طریق یک قفل بارگذاری بارگذاری/خارج می‌شوند. منابع صنعتی توصیف می‌کنند که چگونه ویفرها از طریق قفل‌های بارگذاری وارد/خارج می‌شوند تا سطوح خلاء صحیح را تضمین کرده و شرایط حساس به ذرات را حفظ کنند.

کنترل آلودگی بهتر

انتقال خلاء و چرخه بار قفل کنترل شده به کاهش معرفی ذرات کمک می‌کند در مقایسه با تخلیه مکرر محیط‌های خلاء هسته. حفظ شرایط خلاء در حین انتقال به‌طور گسترده‌ای به‌عنوان مهم برای جلوگیری از آلودگی در حین حرکت ویفر بین اتاق‌ها تأکید شده است.

قابلیت تکرارپذیری و اتوماسیون در حمل و نقل ویفر

با استفاده از یک ربات جاروبرقی داخل یک اتاق انتقال، حرکت ویفر تکرارپذیرتر و کمتر وابسته به دست‌کاری دستی می‌شود—که از ثبات کیفیت پشتیبانی کرده و سطوح بالاتری از اتوماسیون را امکان‌پذیر می‌سازد. گنجاندن ربات وکیوم در دیاگرام 600 با این رویکرد استاندارد هم‌راستا است.

دقت در هم‌راستایی و قرارگیری پشتیبانی

شامل یک پیش‌تنظیم‌کننده حمایت از جهت‌گیری و قرارگیری مداوم—مهم برای فرآیندهای پایین‌دستی که فرض می‌کنند یک جهت‌گیری ویفر شناخته شده وجود دارد (به عنوان مثال، هم‌راستایی شیار/سطح در برخی از جریان‌های فرآیند).

بخش سوالات متداول

چه چیزی است نمودار پلتفرم انتقال خلاء SIASUN 600 (نمودار 600)؟

این یک است پلتفرم انتقال ویفر وکیوم مخصوص تأسیسات نیمه‌رسانا، توصیف شده به عنوان سیستمی که انتقال ویفر را تسهیل می‌کند و شامل اتاق‌های بارگیری/بارگذاری، یک اتاق انتقال، یک پیش‌ترازکننده و یک ربات وکیوم, با عملکردهای استخراج و پر کردن خلاء.

چگونه نمودار 600 کار می‌کند؟

در یک جریان کاری معمولی، ویفرها از طریق بارهای قفل بارگیری که بین فشار جوی و خلاء چرخه می‌زند، سپس یک ربات جاروبرقی حرکت ویفرها در یک انتقال اتاق به رابط‌های ابزار پایین‌دستی. نمودار 600 به عنوان حاوی این ماژول‌های اصلی توصیف شده است که با معماری‌های انتقال خلاء رایج سازگار است.

چرا یک پلتفرم انتقال خلاء در تولید نیمه‌رساناها مهم است؟

پلتفرم‌های انتقال وکیوم به حفظ ثبات محیط‌های حساس فرآیند کمک می‌کنند با استفاده از قفل‌های بارگیری و اتاق‌های انتقال خلاء, کاهش نیاز به تخلیه ماژول‌های اصلی وکیوم و حمایت از شرایط تولید حساس به ذرات.

نقش قفل بار و اتاق انتقال در نمودار 600 چیست؟

قفل‌های بارگذاری انتقال فشار کنترل‌شده‌ای را برای ویفرها هنگام ورود/خروج از سیستم خلاء فراهم می‌کنند، در حالی که اتاق انتقال محیط خلاء است که در آن جابجایی ربات داخلی انجام می‌شود. این تقسیم به‌طور گسترده‌ای در مراجع انتقال خلاء نیمه‌هادی توصیف شده است.

مزایای دیاگرام 600 چیست؟

بر اساس معماری توصیف شده، مزایا شامل انتقال ویفر مبتنی بر خلاء, استخراج خلا/پر کردن مجدد برای تمیزی, دستکاری رباتیک، و پیش‌تنظیم—همه حرکات تکرارپذیر و کنترل‌شده از نظر آلودگی را در زنجیره‌های ابزار نیمه‌هادی پشتیبانی می‌کند.

خلاصه

متن دیagram 600 پلتفرم انتقال خلاء SIASUN به عنوان یک نیمه‌رسانا ارائه می‌شود سیستم انتقال ویفر وکیوم در اطراف یک معماری ابزار خلا معمولی ساخته شده است: بارگذاری قفل‌ها (اتاق‌های بارگیری/باربرداری)، یک اتاق انتقال خلاء، یک ربات خلاء و یک پیش‌ترازکننده, با استخراج وکیوم و پر کردن مجدد توابعی که به منظور انجام کار با تمیزی بالا طراحی شده‌اند. مانند بسیاری از پلتفرم‌های انتقال وکیوم، ارزش آن در توانمندسازی است حرکت کنترل شده و تکرارپذیر ویفر تحت خلاء, پشتیبانی از محیط‌های فرآیند پایدار و جریان‌های تولید حساس به آلودگی.
