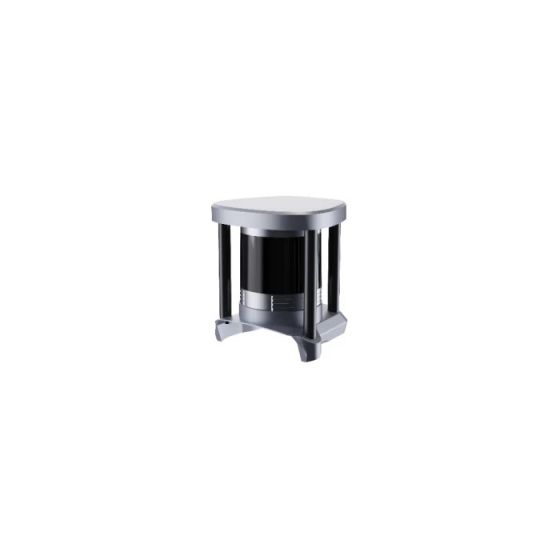

Unitree Helios 5515 Lidar (Helios 5515 Lidar)

Helios 5515 Lidar B2 Series Accessories (Helios 5515 Lidar)

ในแง่ปฏิบัติชื่ออุปกรณ์เสริม “Helios 5515” มักถูกเชื่อมโยงกับ RoboSense RS-Helios-5515 แพลตฟอร์มเซนเซอร์—LiDAR หลายลำแสงรุ่นใหม่ที่ออกแบบมาเพื่อ การนำทางหุ่นยนต์, ยานพาหนะอัตโนมัติ, แอปพลิเคชัน V2X/V2R, และการทำแผนที่.

ในฐานะที่เป็นเซ็นเซอร์การรับรู้ Helios 5515 ถูกใช้เพื่อสร้าง ข้อมูลจุดคลาวด์ 3D ที่หนาแน่น สำหรับงานเช่น SLAM (การระบุตำแหน่งและการสร้างแผนที่พร้อมกัน), การตรวจจับอุปสรรค, การสร้างแบบจำลองสิ่งแวดล้อม, และการวางแผนเส้นทางอัตโนมัติ. มันมีความโดดเด่นในการรวมกันของ a มุมมองแนวตั้งกว้าง 70° (เอียงลงเพื่อการลดจุดบอด) กับ การตรวจจับระยะไกล และการป้องกันสิ่งแวดล้อมในระดับอุตสาหกรรม

ออกแบบและคุณสมบัติ

32-beam multi-line 3D scanning

Helios 5515 ถูกอธิบายว่าเป็น 32-beam (32-line) LiDAR, หมายความว่ามันปล่อยและรับช่องเลเซอร์หลายช่องพร้อมกันเพื่อสร้างการแสดงผล 3 มิติของสภาพแวดล้อม。
สถาปัตยกรรมนี้มักถูกใช้เมื่อหุ่นยนต์ต้องการความสมดุลของ:

• ความหนาแน่นของพ้อยคลาวด์ (สำหรับความถูกต้องของการทำแผนที่)

• การตอบสนองแบบเรียลไทม์ (สำหรับการนำทาง)

• การรับรู้ทุกทิศทาง (เพื่อความปลอดภัยและการตรวจจับอุปสรรค)

Ultra-wide vertical field of view for blind-spot reduction

หนึ่งในลักษณะเฉพาะที่โดดเด่นของการออกแบบ RS-Helios-5515 คือ 70° แนวมุมมองแนวตั้ง (ประมาณ −55° ถึง +15°) ด้วย a ลงเอียงลง, มีจุดมุ่งหมายเพื่อลดจุดบอดในระยะใกล้ในขณะที่ยังสนับสนุนการรับรู้ในระยะไกล
เรขาคณิตนี้มีประโยชน์โดยเฉพาะสำหรับหุ่นยนต์เคลื่อนที่ที่ทำงานใกล้:

• บันไดและทางลาด

• พื้นผิวที่ไม่เรียบและขอบถนน

• พาเลท, ซาก, และอุปสรรคต่ำ

• สภาพแวดล้อมทางอุตสาหกรรมที่มีการปิดกั้นบ่อยครั้ง

360° การรับรู้ในแนวนอน

Helios 5515 รองรับ a ["มุมมองแนวนอน 360°"], ซึ่งเป็นลักษณะเฉพาะสำหรับเซ็นเซอร์ LiDAR แบบหลายลำแสงที่หมุนได้ซึ่งใช้บนหุ่นยนต์ที่ต้องรับรู้ถึงอันตรายจากทุกทิศทาง。

ความทนทานต่อสิ่งแวดล้อมและการจัดการการรบกวน

คำอธิบายเชิงพาณิชย์เน้นคุณสมบัติที่มุ่งสู่ความน่าเชื่อถือในโลกแห่งความเป็นจริง รวมถึง:

• IP67 การจัดอันดับการป้องกัน

• อุณหภูมิในการทำงานต่ำสุดถึง −30°C

• ฟังก์ชันที่อธิบายไว้ว่า การลดเสียงรบกวนจากฝน/หมอก/หิมะ/ฝุ่น

• การป้องกันจาก แสงที่เข้มแข็ง และ หลายเรดาร์รบกวน (vendor claims)

คุณสมบัติเหล่านี้สอดคล้องกับการใช้งานในระบบหุ่นยนต์ที่ต้องการให้ประสิทธิภาพคงที่ในสภาพแสงและสภาพอากาศที่แตกต่างกัน

เทคโนโลยีและสเปค

สเปคการตรวจจับหลัก

การระบุทางเทคนิคสาธารณะสำหรับ RS-Helios-5515 มักจะระบุว่า:

• ลำแสงเลเซอร์: 32

• ความยาวคลื่น: ["905 นาโนเมตร"]

• ความปลอดภัยของเลเซอร์: คลาส 1

• ช่วงสูงสุด: ถึง 150 ม (มักจะแสดงเป็น 80 ม @ 10% การสะท้อน ในบางรายการ)

• จุดบอด: ≤ 0.1 ม.

• คะแนนต่อวินาที: ~576,000 {"0":"~","1":""}1,152,000 ```json [ "(dual return)", "" ] ```

• มุมมองแนวนอน: 360°

• แนวตั้ง FoV: 70° (−55° ถึง +15°)

• ความละเอียดมุมแนวนอน: 0.2° / 0.4°

• ความละเอียดมุมแนวตั้ง: ถึง 1.33°

• ความเร็วในการหมุน: 600 / 1200 รอบต่อนาที

พลังงานและลักษณะการรวมทางกายภาพ

รายละเอียดการรวมที่พบในหน้าทางเทคนิคของผู้ค้าปลีกทั่วไป ได้แก่:

• แรงดันไฟฟ้าเข้า: 9V–32V

• การใช้พลังงานทั่วไป: ~12W

• การป้องกัน: IP67

• อุณหภูมิในการทำงาน: −30°C ถึง 60°C

• ประมาณขนาด: ~Ø100มม × H100มม

• น้ำหนักโดยประมาณ: ~1.0 กก. (ไม่รวมสายเคเบิล)

การกำหนดค่า การตรวจสอบ และการจัดการเฟิร์มแวร์

คู่มือผู้ใช้ RS-Helios-5515 ระบุว่าสามารถเข้าถึงและควบคุมได้ผ่านทาง อินเทอร์เฟซเว็บ, สนับสนุนการดำเนินการเช่นการตั้งค่าพารามิเตอร์, การดูสถานะอุปกรณ์, และการอัปเดตเฟิร์มแวร์.
นี่มีความสำคัญต่อการใช้งานหุ่นยนต์เพราะมันช่วยให้:

• การสอบเทียบที่สอดคล้องกัน

• การวินิจฉัยจากระยะไกล

• การปฏิบัติการกำหนดค่ากองเรือที่เป็นมาตรฐาน

• การจัดการวงจรชีวิตของเฟิร์มแวร์ที่ควบคุมได้

แอปพลิเคชันและกรณีการใช้งาน

การนำทางอัตโนมัติและ SLAM สำหรับหุ่นยนต์ขา

บนสัตว์สี่ขาเช่นหุ่นยนต์ Unitree B2-series, Helios 5515 มักถูกเลือกเพื่อให้การตรวจจับ 3D ที่เชื่อถือได้สำหรับ:

• LiDAR-based SLAM

• การตรวจจับและหลีกเลี่ยงอุปสรรค

• เส้นทางการติดตามอัตโนมัติในสถานที่

• การจัดทำแผนที่สำหรับภารกิจการตรวจสอบที่ทำซ้ำได้

เนื่องจากหุ่นยนต์ที่มีขาเผชิญกับการเปลี่ยนแปลงการเอียง/การหมุนบ่อยครั้งและภูมิประเทศที่หลากหลาย LiDAR ที่มีมุมมองแนวตั้งกว้างสามารถปรับปรุงความทนทานสำหรับการเข้าใจฉากในระยะใกล้

การตรวจสอบอุตสาหกรรมและการลาดตระเวนสถานที่

สภาพแวดล้อมในอุตสาหกรรมมักมีอุปสรรคต่ำ ทางเดินแคบ พื้นผิวสะท้อน และสภาพที่เปลี่ยนแปลงไป LiDAR 3D มุมมองกว้างสนับสนุนการรับรู้ที่สอดคล้องกันสำหรับ:

• การนำทางเชิงโครงสร้างในคลังสินค้าและโรงงาน

• เส้นทางลาดตระเวนในไซต์ขนาดใหญ่

• การเก็บข้อมูลการตรวจสอบ (คู่กับกล้องและเซ็นเซอร์ความร้อน)

การวิจัยหุ่นยนต์ การทำแผนที่ และการทดลองภาคสนาม

RS-Helios-5515 ปรากฏในบริบทการวิจัยประยุกต์ รวมถึงระบบ SLAM การรวมเซ็นเซอร์หลายตัวที่ใช้เป็นข้อมูล LiDAR หลัก
ทีมวิจัยมักเลือก LiDAR 32-beam เมื่อพวกเขาต้องการโครงสร้างเชิงพื้นที่ที่แข็งแกร่งกว่าระบบเซ็นเซอร์ 16-beam แต่ต้องการตัวเลือกที่เล็กกว่าและมีต้นทุนต่ำกว่าระบบที่มีช่องสัญญาณสูงมาก

การนำทางกลางแจ้งและกึ่งโครงสร้าง

กับการวัดระยะทางไกลและฟีเจอร์การลดเสียงรบกวนที่มุ่งเน้นสภาพอากาศที่ผู้ขายอธิบาย Helios 5515 มักถูกวางตำแหน่งสำหรับการนำทางกลางแจ้งหรือกึ่งโครงสร้างซึ่งแสงสว่างและเสียงรบกวนจากสิ่งแวดล้อมสามารถส่งผลต่อการรับรู้

```json [ "ส่วนคำถามที่พบบ่อย" ] ```

อะไรคือ Unitree Helios 5515 LiDAR?

Unitree Helios 5515 LiDAR เป็น 32-beam, 360° 3D LiDAR เซ็นเซอร์ ขายเป็นอุปกรณ์เสริมการรับรู้สำหรับหุ่นยนต์ Unitree B2-series และเกี่ยวข้องอย่างกว้างขวางกับ RoboSense RS-Helios-5515 แพลตฟอร์มที่ใช้สำหรับการนำทางและการสร้างแผนที่หุ่นยนต์

Helios 5515 LiDAR ทำงานอย่างไร?

มันทำงานโดยการปล่อยพัลส์เลเซอร์ (905 นาโนเมตร) และวัดเวลาที่กลับมาเพื่อคำนวณระยะทาง สร้างการหมุน พ้อยคลาวด์ 3D. ด้วย 32 แสง และ a 70° มุมมองแนวตั้ง, มันสามารถตรวจจับอุปสรรคและโครงสร้างในพื้นที่กว้างของสิ่งแวดล้อมได้。

ทำไม Helios 5515 LiDAR ถึงสำคัญ?

มันสำคัญเพราะ LiDAR เป็นเซ็นเซอร์หลักสำหรับ SLAM, การหลีกเลี่ยงอุปสรรค, และการนำทางอัตโนมัติ. ฟิลด์มุมมองแนวตั้งกว้างและอัตราจุดสูงของ Helios 5515 ช่วยให้หุ่นยนต์สามารถรับรู้อันตรายใกล้เคียงและนำทางในพื้นที่ที่ซับซ้อนได้อย่างปลอดภัยมากขึ้น。

Helios 5515 LiDAR มีประโยชน์อะไรบ้าง?

ประโยชน์หลักประกอบด้วย 150 m-class ranging, 32-beam 3D scanning, 70° แนวมุมมองแนวตั้ง, จุดสูงสุดของการประมวลผลพ้อยคลาวด์ที่สูง และคุณสมบัติความทนทานในอุตสาหกรรม เช่น IP67 และช่วงอุณหภูมิในการทำงานที่กว้าง

สรุป

The Unitree Helios 5515 LiDAR เป็นเซ็นเซอร์การรับรู้ 3D แบบ 32 ลำแสง 360° ที่มักจะมีให้เป็นอุปกรณ์เสริมของ Unitree B2-series และสอดคล้องอย่างใกล้ชิดกับ RoboSense RS-Helios-5515 แพลตฟอร์ม. ด้วย a 70° มุมมองแนวตั้ง, การวัดระยะทางไกล (สูงสุดถึง 150 ม), จุดสูงสุดของการประมวลผลพ้อยคลาวด์ และคุณสมบัติความทนทานในอุตสาหกรรม เช่น IP67 การป้องกันและช่วงอุณหภูมิในการทำงานที่กว้างขวาง ทำให้มันถูกใช้งานอย่างแพร่หลายสำหรับ การนำทางของหุ่นยนต์, SLAM, การทำแผนที่, และการตรวจจับอุปสรรค ในสภาพแวดล้อมทางอุตสาหกรรมและการวิจัย.
