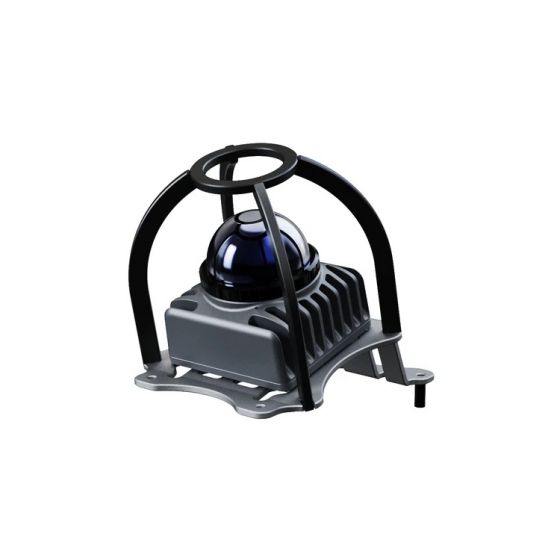

Unitree G1 Mid360 Lidar (G1-MID360L)

G1 ملحقات ليدار G1 Mid360 (G1-Mid360L) (G1-MID360L)

أجهزة استشعار LiDAR (الكشف عن الضوء والمدى) تولد سحب نقطية ثلاثية الأبعاد عن طريق قياس المسافات إلى الأسطح باستخدام نبضات الليزر. على الروبوتات الشبيهة بالبشر مثل Unitree G1، يتم عادةً استخدام LiDAR ثلاثي الأبعاد لـ SLAM (التحديد والملاحة المتزامنة), التنقل الذاتي، تجنب الاصطدام، والحركة المستقرة في البيئات الداخلية والخارجية المعقدة. تشير وثائق مطوري Unitree إلى أن الـ رأس G1 مزود برادار ليزر LIVOX-MID360, تسليط الضوء على دور MID-360 في مجموعة إدراك G1.

كنموذج للمنتج، G1-MID360L يتم بيعه عادةً كوحدة مخصصة لنظام Unitree G1 وقد يتم توفيره مع معدات التركيب والأسلاك للتكامل.

تصميم وميزات

360° الوعي بالوضع من أجل التنقل البشري

ليفوكس MID-360 مصمم لـ مسح أفقي شامل وغطاء عمودي واسع. تسرد المواصفات الرسمية a زاوية رؤية أفقية 360° و تغطية عمودية من -7° إلى 52°، وغالبًا ما يتم تلخيصه على أنه ["59° مجال الرؤية العمودي"].
بالنسبة للروبوتات البشرية، فإن هذه التغطية الواسعة قيمة عند التنقل حول العقبات، والتنقل في الممرات المزدحمة، واكتشاف المخاطر على ارتفاعات متعددة (فوضى الأرضية، حواف الطاولات، الرفوف، والاعتراضات الجزئية).

شكل مدمج لتركيب الرأس أو الجذع

MID-360 يتم وضعه كجهاز LiDAR صغير وخفيف الوزن مناسب للمنصات ذات المساحة المحدودة. المواصفات الرسمية تسرد حجم الجسم حوالي ["65 × 65 × 60 مم"] ووزن ~265 غرام, دعم التكامل على رؤوس إنسانية أو إطارات الجزء العلوي من الجسم دون زيادة زائدة في القصور الذاتي.

الاتصال والتزامن المناسبين للروبوتات

لتحقيق الاستقلالية في الوقت الحقيقي، يجب تسليم بيانات LiDAR بوقت استجابة منخفض وتوقيت متسق. يوفر MID-360 100BASE-TX إيثرنت لإخراج البيانات ويدعم ميزات المزامنة المدرجة من قبل الشركة المصنعة.
الاتصال عبر الإيثرنت هو خيار شائع في حزم الروبوتات لأنه يمكّن من بث سحابة النقاط بشكل موثوق ودمجها مع وحدات الحوسبة التي تعمل على خطوط أنابيب ROS/ROS2.

حزمة تكامل موجهة نحو Unitree (التثبيت والتوصيل)

قوائم حزم MID360 ذات العلامة التجارية Unitree غالبًا ما تذكر تضمين hardware تركيب/رف و كابلات مخصصة, بالإضافة إلى هياكل التركيب الواقية للاستخدام الميداني.
هذا النوع من حزم التكامل يمكن أن يقلل من احتكاك الإعداد مقارنةً بالحصول على مستشعر مستقل وتصميم الحوامل من الصفر.

التكنولوجيا والمواصفات

مواصفات LiDAR الأساسية (مرجع Livox MID-360)

G1-MID360L مرتبط بعائلة مستشعرات Livox MID-360، مع المواصفات الرئيسية المنشورة بما في ذلك:

• طول موج الليزر: ["905 نانومتر"]

• سلامة الليزر: الفئة 1 (IEC 60825-1:2014)

• نطاق الكشف (100 klx):

  • 40 م @ 10% عكسية

  • ["70 م @ 80% عكسية"]

• منطقة العمى القريبة: 0.1 م

• FOV: FOV: 360° أفقي, -7° إلى 52° عمودي

• معدل النقاط: 200,000 نقطة/ثانية --- نص إضافي: - لا تعدل هيكل HTML. - لا تقم بإزالة أو إضافة أي شيء، فقط استبد

• معدل الإطارات: 10 هرتز (نموذجي)

• دقة النطاق (1σ): ["≤2 سم (@10 م)", "≤3 سم (@0.2 م)"]

• دقة الزاوية (1σ): <0.15°

• منفذ البيانات: 100BASE-TX إيثرنت

هذه المعلمات تجعل MID-360 "ليدار عالي الكثافة، قصير إلى متوسط المدى" مناسبًا للملاحة ورسم الخرائط في العديد من تطبيقات الروبوتات.

مناسب لهيكل إدراك Unitree G1

تربط وثائق Unitree بشكل صريح رأس G1 بـ LIVOX-MID360 ليدار، مما يشير إلى أن المنصة مصممة للاستفادة من هذا المستشعر للإدراك البيئي.
في النشر العملي، يتم دمج بيانات MID-360 عادةً مع مستشعرات أخرى (الرؤية، IMU، المشفرات) لإنتاج نماذج موثوقة للتحديد والعقبات.

تطبيقات وحالات الاستخدام

["1) التنقل الذاتي وحركة الإنسان الآلي"]

خطر التشغيل الأكبر للروبوتات البشرية هو الاصطدامات والخطوات غير المستقرة الناتجة عن الإدراك غير المكتمل. يدعم LiDAR بزاوية 360°:

• الكشف عن العقبات حول الروبوت أثناء الدوران والتراجع

• تخطيط الممرات والغرف لمسارات قابلة للتكرار

• تحديد المخاطر القريبة (السماح بالمنطقة العمياء)

• مساعدة تخطيط الخطوات من خلال توفير هندسة الهياكل القريبة

نقطة الارتفاع العالية في MID-360 تساعد في الحفاظ على الوعي بالوضع أثناء حركة الروبوت.

["2) رسم الخرائط باستخدام تقنية SLAM للبيئات الداخلية"]

سبب رئيسي لاختيار LiDAR على الروبوتات المتنقلة هو رسم الخرائط ثلاثية الأبعاد المستقرة في البيئات التي تتغير فيها الإضاءة أو الأسطح العاكسة التي تشكل تحديًا للكاميرات. مع MID-360، يمكن لجهاز G1 توليد سحب نقطية تُستخدم لـ:

• بناء خرائط الإشغال المحلية

• إغلاق الحلقة وتحسين تحديد الموقع

• مسح المطابقة في الممرات الطويلة أو الغرف المتكررة

• إنشاء خرائط مرجعية للعروض التقديمية والبحث

["3) سير العمل لفحص والدوريات وأبحاث الأمن"]

عند اقترانه بمنصة بشرية، يمكن أن يدعم LiDAR الملاحة لسلوكيات الدوريات مثل:

• تجوال ممر مستقل

• مسارات التفتيش المعتمدة على نقاط الطريق

• حركة قوية ضد العقبات في المساحات غير المعروفة جزئيًا

• إعادة زيارة نقاط التفتيش بشكل متسق

هذا مهم بشكل خاص للمختبرات التي تختبر العمليات المستقلة على نطاق إنساني.

["4) البحث والتطوير في الروبوتات وتوليد مجموعات البيانات"]

لفرق الروبوتات والجامعات، يمكن استخدام G1-MID360L لجمع سحب النقاط من العالم الحقيقي لـ:

• بحث الإدراك (التجميع، التقسيم، التتبع)

• سياسات الملاحة المعتمدة على التعلم

• تجارب دمج المستشعرات (LiDAR + الرؤية)

• تقييم أداء SLAM تحت الحركة والفوضى

مزايا / فوائد

مسح أفقي حقيقي بزاوية 360° لحركة أكثر أمانًا

عرض LiDAR أفقي بزاوية 360° كاملة يقلل من النقاط العمياء أثناء الانعطافات والحركات الجانبية، وهو مفيد للإنسان الآلي الذي يدور كثيرًا في مكانه.

معدل النقاط العالية للاستقلالية في الوقت الحقيقي

تم النشر 200,000 نقطة/ثانية تدعم التدفقات الإدراك الكثيف مقارنة بالعديد من المستشعرات ذات القنوات المنخفضة، مما يحسن تعريف العقبات واستقرار الخريطة.

دمج مدمج وخفيف الوزن

في حوالي 265 جرام وإ enclosure صغيرة، فإن MID-360 مناسب للروبوتات المتنقلة حيث تهم الحمولة والقصور الذاتي.

اتصال إيثرنت بمعايير الصناعة

استخدام 100BASE-TX إيثرنت يبسط التكامل مع أنظمة الحوسبة الروبوتية وأنماط الشبكات ROS.

قسم الأسئلة الشائعة

ما هو جهاز Unitree G1 Mid360 LiDAR (G1-MID360L)؟

The وحدة ليزر المسح ليدار Unitree G1 Mid360 (G1-MID360L) هو وحدة LiDAR ثلاثية الأبعاد مرتبطة بـ ليفوكس MID-360, يُستخدم لتوفير 360° إدراك بيئي للتنقل، والتخطيط، واكتشاف العقبات على الروبوت البشري Unitree G1.

كيف يعمل جهاز G1-MID360L LiDAR؟

يصدر نبضات ليزر (905 نانومتر) ويقيس زمن العودة لبناء a سحابة نقطية ثلاثية الأبعاد بيئة المحيطة. يقوم MID-360 ببث سحب النقاط عبر إيثرنت في typical 10 هرتز معدل الإطارات وحتى 200,000 نقطة في الثانية (العودة الأولى).

لماذا يعتبر جهاز G1 Mid360 LiDAR مهمًا للروبوتات البشرية؟

روبوتات بشرية تعمل في بيئات بشرية تحتوي على فوضى، ومساحات ضيقة، وتحولات متكررة. يحسن LiDAR بزاوية 360° تجنب الاصطدام, تخطيط المسار، و تخطيط SLAM, مما يساعد الروبوت على التحرك بشكل أكثر أمانًا واتساقًا.

ما هي فوائد جهاز MID-360 LiDAR على وحدة Unitree G1؟

فوائد رئيسية تشمل ["تغطية أفقية بزاوية 360°"], مجال رؤية عمودي واسع، معدل نقاط مرتفع (200 ألف نقطة/ثانية)، حجم مدمج، وإخراج عبر Ethernet—يدعم رسم الخرائط القوي واكتشاف العقبات للتنقل البشري.

ملخص

The وحدة ليزر المسح ليدار Unitree G1 Mid360 (G1-MID360L) هو ملحق استشعار ثلاثي الأبعاد متوافق مع الـ ليفوكس MID-360 عائلة LiDAR، تمكين ["إدراك 360°"], تخطيط SLAM، و التنقل الواعي بالعقبات لروبوت Unitree G1 البشري. مع نشر 200,000 نقطة/ثانية output, 10 هرتز معدل الإطارات، وبصمة مادية مدمجة، فإن LiDAR من فئة MID-360 مناسب على نطاق واسع للبحث والتعليم وسيناريوهات التنقل البشري في العالم الحقيقي حيث تكون الوعي المكاني الموثوق به أمرًا أساسيًا.
